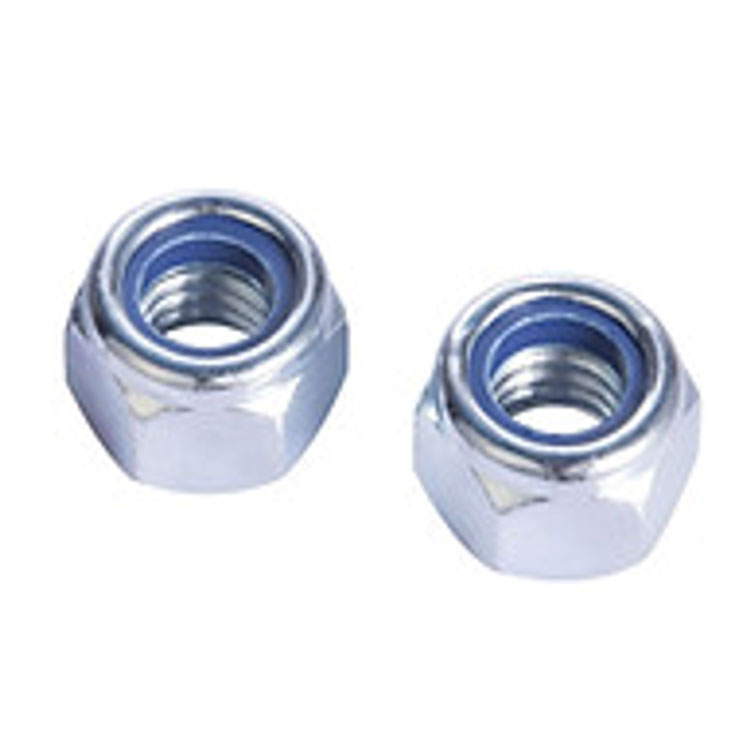

nilon masukkan kacang kunciadalah salah satu penyelesaian pengikat yang paling banyak digunakan untuk mencegah bolt melonggarkan di bawah getaran, kejutan atau beban dinamik. Mereka menawarkan alternatif yang mudah, boleh dipercayai dan kos efektif kepada kaedah penguncian yang lebih kompleks seperti pelekat, benang cacat atau kacang istana dengan pin cotter.
Reka bentuknya mudah tetapi sangat berkesan:
Cincin daripada nilon gred tinggi (biasanya Nylon 6/6) dimasukkan secara kekal di bahagian atas atau tengah lubang benang nat.
Diameter dalam gelang nilon ini adalah lebih kecil sedikit daripada diameter utama benang bolt mengawan.
Apabila anda memasukkan bolt ke dalam, benang bolt memotong dan memampatkan cincin nilon, mewujudkan padanan gangguan yang ketat.
Gangguan ini menjana tekanan jejari berterusan terhadap benang bolt, yang menghasilkan rintangan geseran yang konsisten yang menentang kelonggaran putaran.
Tidak seperti peranti pengunci mekanikal (mis., pencuci tab atau pengikat wayar), sistem ini tidak bergantung pada komponen luaran — tindakan penguncian terbina dalam nat itu sendiri.
nilon masukkan kacang kunciberprestasi luar biasa dalam persekitaran getaran tinggi. Data industri secara konsisten menilai mereka sebagai sesuai untuk keadaan getaran yang teruk, menjadikannya pilihan utama untuk automotif, jentera industri dan peralatan luar.
Ini ialah satu-satunya faktor yang paling kritikal apabila memilih kacang ini:
| keadaan | Julat Suhu |
|---|---|
| Operasi berterusan | –50°C hingga +100°C |
| Pendedahan jangka pendek / sekejap | Sehingga +250°C (bergantung pada gred nilon) |
Di atas +100°C, nilon menjadi lembut dan kehilangan tork pengunciannya.
Di bawah –50°C, nilon menjadi rapuh dan mungkin retak semasa pemasangan atau terkena hentakan.
Petua praktikal: Jika aplikasi anda melihat suhu berterusan melebihi 100°C, pertimbangkan semua kacang kunci logam atau varian nilon suhu tinggi (rujuk pembekal anda).
Cincin nilon berubah bentuk secara plastik pada pemasangan pertama — tork pertama adalah yang paling tinggi.
| Bilangan kegunaan | Tork pengunci sisa biasa |
|---|---|
| pemasangan pertama | 100% (garis dasar) |
| Penggunaan semula ke-2–3 | ~70–85% |
| 5+ guna semula | Tidak disyorkan untuk sendi kritikal |
Dalam aplikasi kritikal keselamatan (cth., sistem brek, penggantungan, peralatan mengangkat), sentiasa pasang nat baharu.
Anda boleh memasangnya dengan sepana tangan standard, soket atau alatan kuasa. Walau bagaimanapun:
Kelajuan maksimum yang disyorkan: 150 RPM apabila menggunakan pemacu pneumatik atau elektrik. Kelajuan yang lebih tinggi menghasilkan haba geseran yang boleh merosakkan sisipan nilon sebelum tempat duduk penuh.
| bahan | Terbaik‑untuk persekitaran | Gred biasa |
|---|---|---|
| Keluli karbon (bersalut zink) | Keadaan dalaman / kering umum | Darjah 8, 10B21 |
| Keluli karbon (oksida hitam) | Kemasan estetik yang tahan minyak ringan | Darjah 8 |
| Keluli tahan karat 304 (A2) | Kelembapan, pencucian, bahan kimia ringan | A2‑70 |
| Keluli tahan karat 316 (A4) | Marin, semburan garam, bahan kimia yang agresif | A4‑80 |
Penyaduran zink dengan pempasifan trivalen adalah kemasan kos efektif yang paling biasa untuk kegunaan industri. Untuk persekitaran luar pantai atau luar pesisir, A4‑316 tahan karat sangat disyorkan.
Piawaian global yang paling diiktiraf untuk kacang kunci sisipan nilon ialah:
| Standard | Penerangan |
|---|---|
| DIN 985 | Kacang heksagon dengan sisipan bukan logam — jenis nipis |
| DIN 982 | Kacang heksagon dengan sisipan bukan logam — jenis tebal / tinggi penuh |
| ISO 7040 | Kacang tork semasa — sisipan bukan logam (metrik, kasar) |
| ISO 10511 | Kacang tork semasa — sisipan bukan logam (metrik, halus) |
Untuk sistem berasaskan inci, ANSI/ASME B18.16.6 merangkumi kacang kunci sisipan nilon dalam benang UNC/UNF.
Petua: Sentiasa sahkan nilai tork yang lazim mengikut standard yang berkaitan untuk memastikan pematuhan dengan keperluan reka bentuk anda.
Periksa gelang nilon sebelum pemasangan — ia mestilah bebas daripada keretakan, serpihan atau pencemaran minyak.
Mulakan nat dengan tangan untuk mengelakkan benang silang, yang berkemungkinan besar disebabkan oleh kesesuaian gangguan.
Apabila menggunakan alatan kuasa, tetapkan klac untuk mengelakkan kilasan berlebihan — daya kilas semasa menambah tork tempat duduk terakhir, jadi tetapan alat anda harus mengambil kira perkara ini.
Gunakan pelincir pada benang bolt (jika dibenarkan) — ini boleh mengurangkan sakit perut, terutamanya dengan keluli tahan karat, tetapi perlu diingat bahawa pelinciran mungkin mengurangkan sedikit tork penguncian yang berkesan.
Jika nat terasa longgar secara tidak normal semasa beberapa utas pertama, cincin nilon mungkin haus atau rosak — buangkannya.
| Industri / Sektor | Contoh kegunaan |
|---|---|
| Automotif | Lekapan enjin, kurungan ekzos, pautan suspensi, komponen garis pemacu |
| Jentera perindustrian | Tapak motor, bebibir pam, penutup kotak gear, sistem penghantar |
| Peralatan pembinaan | Titik pangsi penggali, sambungan kren, bolt keluli struktur |
| Jentera pertanian | Lampiran traktor, bilah penuai, pemasangan pembakar |
| Pengilangan am | Pemasangan perkakas, perabot, penutup elektrik, unit HVAC |
| DIY / hobi | Basikal, geladak mesin pemotong, pengikat treler, jig bengkel rumah |
| Kaedah | Rintangan getaran | Boleh guna semula | Julat suhu | kos |
|---|---|---|---|---|
| Kacang selit nilon | Cemerlang | Terhad | –50 hingga +100°C | Rendah–Sederhana |
| Nat cacat semua logam | Cemerlang | 1–3 kali | –200 hingga +600°C | Sederhana |
| Pengikat benang kimia (cth., Loctite) | bagus | Tidak (mohon semula) | –50 hingga +150°C | Rendah (setiap penggunaan) |
| Castle nut + cotter pin | bagus | ya | Tidak terhad | rendah |
| Pencuci spring | miskin | ya | Tidak terhad | Sangat rendah |
Pilih mereka apabila:
Perhimpunan anda mengalami getaran sederhana hingga teruk.
Untuk 80% aplikasi perindustrian dan automotif am, kunci selit nilon keluli karbon bersalut zink kepada DIN 985 menawarkan keseimbangan prestasi, kos dan ketersediaan yang terbaik.
Sentiasa semak:
Saiz dan pic benang (metrik lwn. inci)
Kelas hartanah (cth., 8, 10 atau tahan karat)
Profil suhu persekitaran operasi anda
Sama ada anda memerlukan versi nipis (DIN 985) atau tinggi penuh (DIN 982) untuk panjang pengapit anda
Gunakannya dengan betul dan ia akan memberi anda sambungan tanpa masalah dan dikurangkan penyelenggaraan selama bertahun-tahun.
